Срок службы быстроразъёмного соединения (БРС) зависит от его исполнения, загрязнения, рабочих нагрузок и обслуживания. Начать стоит с маркировки обеих половин и инструкции к ним. Она определяет допустимые условия работы, порядок осмотра и возможность ремонта. Единого срока замены для всех БРС нет: Parker связывает периодичность обслуживания с нагрузками, условиями эксплуатации и последствиями отказа.

Речь идёт о БРС гидравлических и пневматических линий; примеры ремонта и работы с остаточным давлением относятся к указанным гидравлическим сериям. Порядок отключения оборудования, снятия остаточного давления, соединения и проверки герметичности следует брать из руководств к машине и конкретному БРС. Приведённые примеры серий помогают читать документацию; переносить их возможности на внешне похожие детали нельзя.

Утечка и повреждения: когда прекращать работу

При утечке работу прекращают, а оборудование останавливают по его инструкции. Не ищите место утечки рукой или другой частью тела: струя гидравлической жидкости под давлением может проникнуть под кожу. Этот запрет приведён в руководстве CEJN по безопасности гидравлики сверхвысокого давления. Проверку и обслуживание таких линий выполняет квалифицированный специалист.

Parker перечисляет трещины, повреждённые или корродированные детали, утечки и разрушенное крепление среди оснований для немедленной остановки системы и замены БРС. При неисправности клапана или усилии соединения выше указанного в каталоге Stucchi также требует прекратить работу и заменить изделие, обратившись за уточнениями в сервис производителя.

Осмотр должен охватывать и шланг с его концевыми соединениями. В руководстве CEJN для рукавных сборок высокого давления запрещено использовать сборки с повреждённой оболочкой, деформированными, корродированными или негерметичными концевыми соединениями. Замена одной муфты не подтверждает пригодность всего рукава.

Отдельно оценивают укладку линии. Боковые усилия, натяжение и вибрация сокращают ресурс соединения. Stucchi также требует специального исполнения для работы с относительным вращением половин. Возможность повернуть детали рукой сама по себе не делает БРС подходящим вращающимся соединением.

Как определить, какое соединение установлено

Для подбора замены запишите производителя, серию и артикулы обеих половин, тип присоединения к шлангу или трубопроводу. Затем уточните рабочую среду и материалы уплотнений, температуру среды и окружающего воздуха, давление с учётом пиков и требуемый расход. В руководстве CEJN по подбору быстроразъёмных соединений эти параметры рассматриваются вместе.

Совпадение резьбы не подтверждает совместимость пары. Слишком узкий проход может ограничивать расход и усиливать нагрев: сверьте потери давления при нужном расходе с данными изготовителя.

При замене соединения добавьте описание прежнего отказа: когда появилась утечка, менялись ли жидкость или оборудование, как часто разъединяют линию. Ассортимент можно посмотреть в каталоге https://titan-lock.shop/catalog/bystrorazemnye_soedineniya_brs/. Соответствие конкретной пары условиям работы подтверждают по документации её изготовителя.

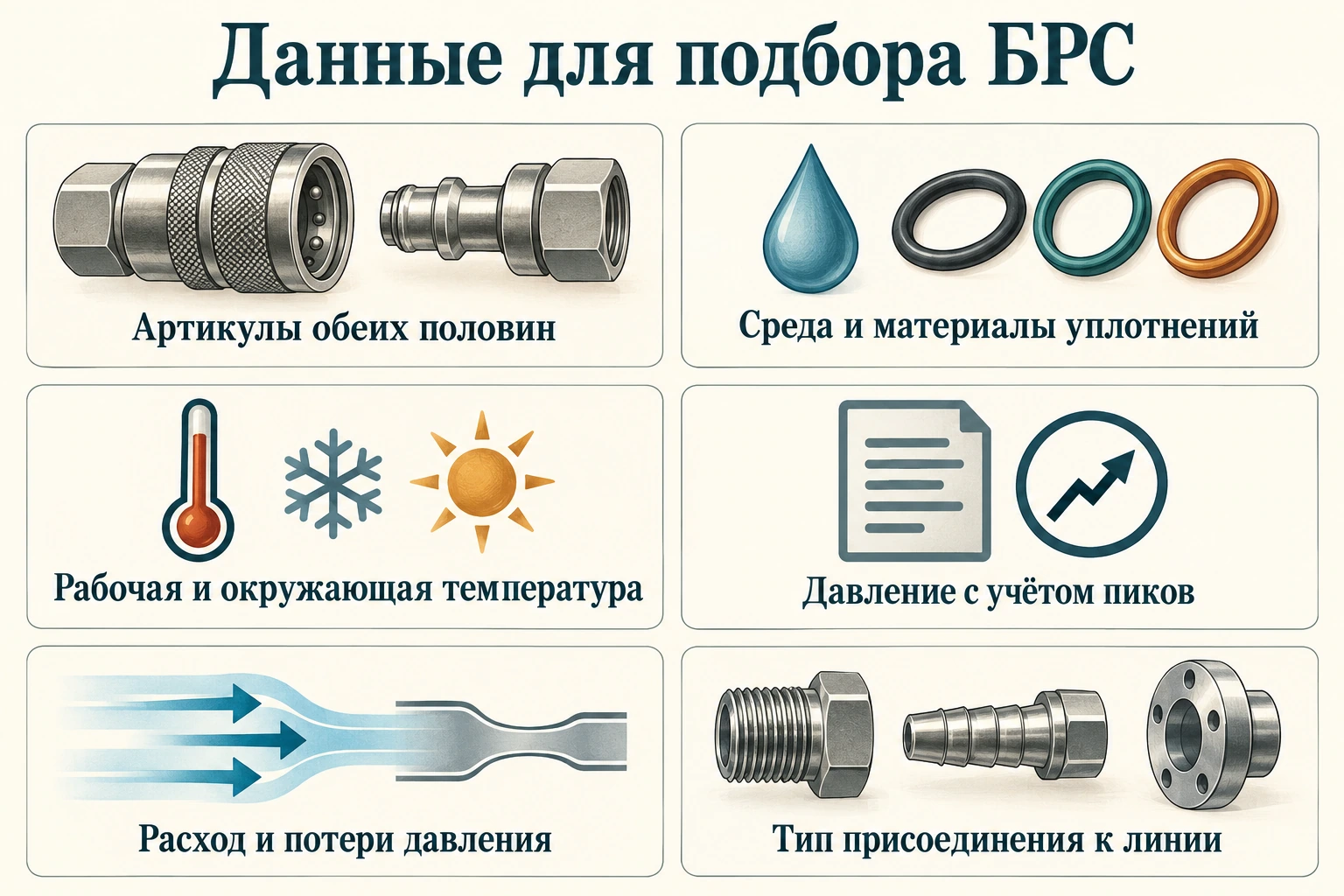

Какие данные нужны для подбора БРС: артикулы обеих половин, среда, температура, давление, расход и присоединение
Данные для подбора БРС по руководству CEJN: размер присоединения составляет лишь часть проверки совместимости.

Рабочее давление, давление разрушения и остаточное давление

В руководстве Parker по безопасности, разделы 2.1 и 2.5, отдельно оговорено: давление разрушения нельзя использовать как допустимое рабочее, а рабочий предел не определяет разрешённое давление при соединении или разъединении.

Как читать сведения о давлении в документации БРС
ПараметрЧто он означает для выбора
Допустимое рабочее давлениеПредел для работы в условиях, указанных изготовителем. Пики давления также должны учитываться.
Давление разрушенияХарактеристика прочности. Использовать её вместо рабочего допуска нельзя.
Остаточное давлениеПо определению Stucchi, статическое давление, сохранившееся в системе. Возможность соединения при нём должна быть прямо предусмотрена для изделия.

Различия есть даже внутри ассортимента одного производителя. Stucchi относит APM и AHD к решениям для соединения с остаточным давлением с одной стороны; ответная половина должна быть без давления. Для резьбовых плоскоторцевых VEP, VEPHD и VP заявлена возможность соединения при давлении с обеих сторон. Точные ограничения каждой версии необходимо сверять отдельно.

Такая возможность не означает разрешения соединять линию при работающем насосе. Stucchi определяет остаточное давление именно как статическое и запрещает открывать клапаны инструментом для его сброса. Если штатное соединение затруднено, работу прекращают и обращаются к инструкции оборудования.

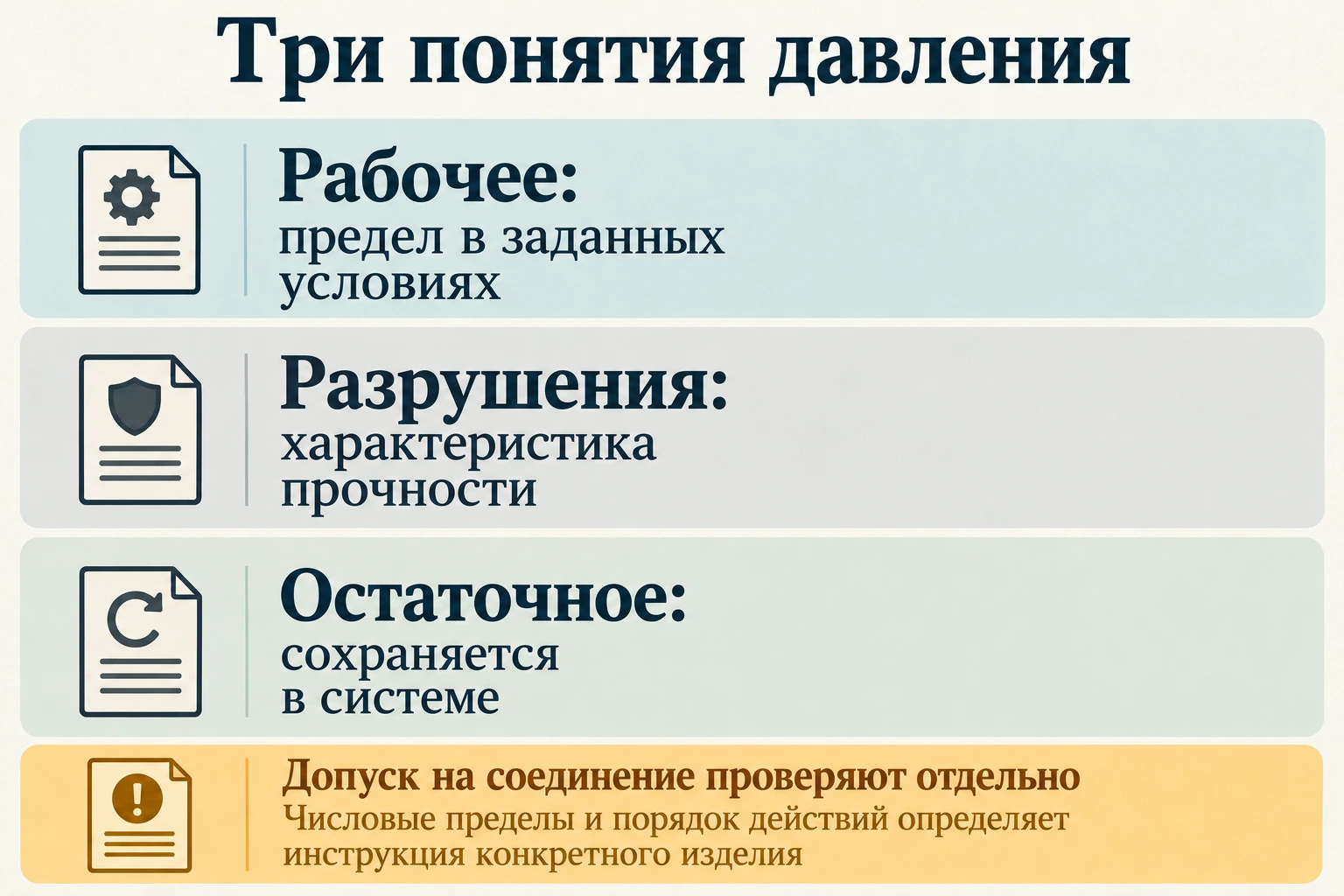

Различия между рабочим давлением, давлением разрушения и остаточным давлением в документации быстроразъёмного соединения
Рабочий предел, характеристика разрушения и условия соединения проверяются отдельно. Схема не задаёт допустимых значений давления.

Чистота торцов и совместимость средств ухода

Stucchi требует очищать сопрягаемые поверхности перед соединением: загрязнения могут повредить детали и попасть в систему. Разъединённые половины защищают предназначенными для них пылезащитными колпачками и заглушками. Они также предохраняют поверхности от случайных ударов. Плоский торец не отменяет этих требований.

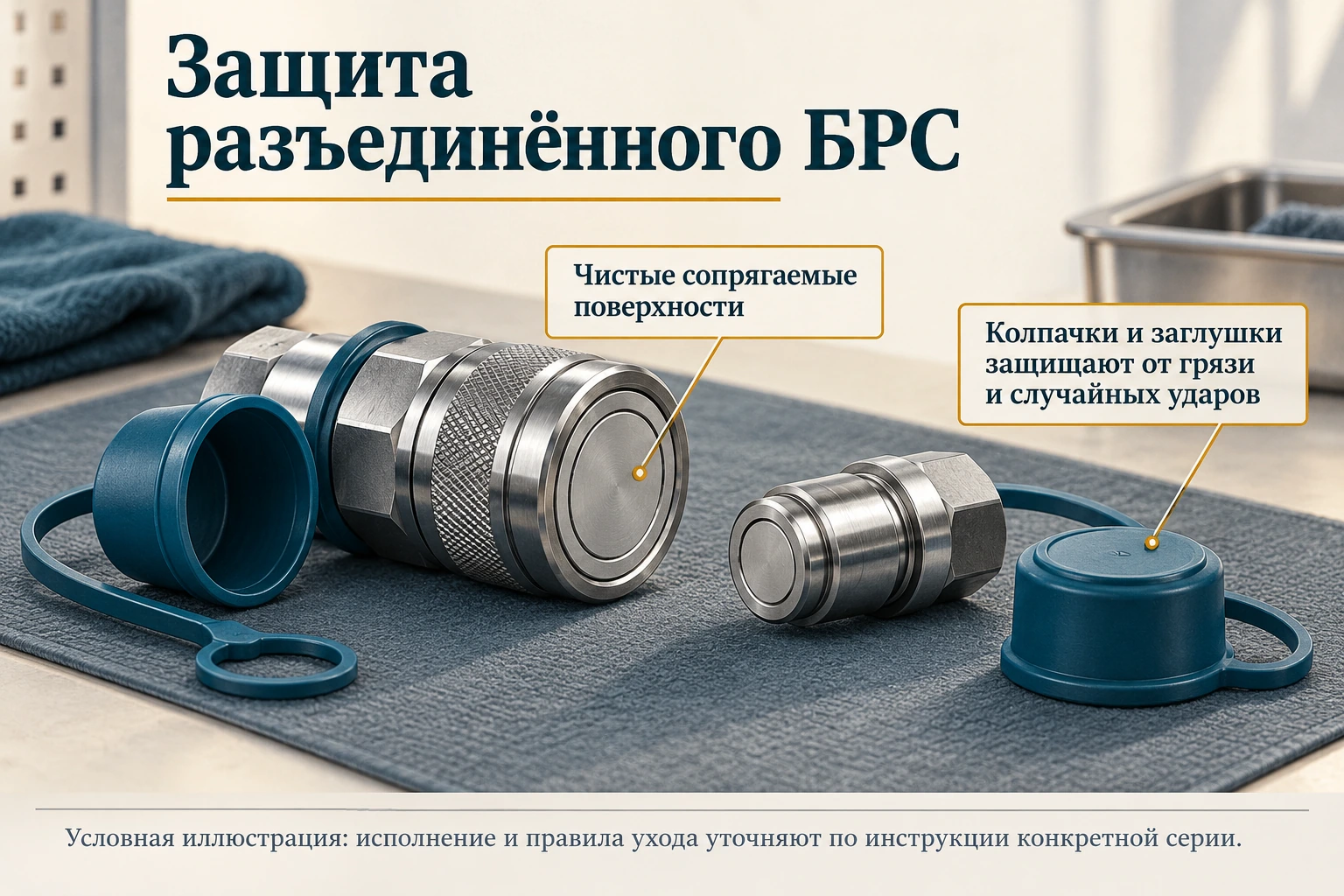

Разъединённое плоскоторцевое БРС на чистом столе: сопрягаемые поверхности и защитные колпачки
Колпачки и заглушки защищают разъединённые половины от загрязнения и случайного повреждения; конструкция показана условно.

Выбор очистителя и смазки требует сведений о материалах уплотнений и рабочей среде. В справочнике химической совместимости CEJN прямо указаны ограничения таблиц: базовые значения относятся к определённым условиям чистоты вещества, температуры и концентрации. На результат также влияют примеси и устройство уплотнения.

Из такой таблицы нельзя вывести универсальное разрешение промывать любое БРС имеющимся растворителем. Марку средства, необходимость смазывания и допустимость внутренней очистки проверяют по сервисной документации. Если материал уплотнения неизвестен, совместимость остаётся неподтверждённой. По внешнему виду кольца выбрать подходящий состав нельзя.

Когда предусмотрена замена уплотнения

Ремонтопригодность зависит от серии. Например, CEJN публикует инструкцию по замене уплотнения TLX. Это гидравлическое плоскоторцевое соединение с поворотным замком. В описанном узле есть уплотнительное кольцо круглого сечения и опорное кольцо; изготовитель отдельно обращает внимание на ориентацию последнего.

По артикулу TLX определяют подходящий ремонтный комплект и порядок установки. Совпадения размера кольца для этого недостаточно. Наличие инструкции для TLX не разрешает разбирать другую серию по аналогии. Повреждённый корпус или замок требуют отдельной оценки: новым уплотнением эти дефекты не устранить.

Как хранить запасные БРС и назначать осмотры

Для складского хранения Stucchi рекомендует закрытую упаковку, защиту от пыли, ультрафиолета, влаги и конденсата. Защитные элементы на резьбе сохраняют до установки. Эти требования относятся к запасным изделиям; консервацию установленной системы определяет руководство оборудования.

Указание защищать разъединённые половины колпачками не требует размыкать исправное соединение перед хранением машины. Нужна ли разборка или консервация, уточняют в руководстве оборудования.

Периодичность осмотров устанавливают для конкретных условий работы. Требования к рукавной сборке, самой муфте и обслуживанию машины могут различаться. В частности, рекомендации CEJN по сроку службы и испытаниям рукавов высокого давления относятся к этим сборкам: назначать по ним срок замены всех БРС нельзя.

Для следующего обслуживания сохраните короткую запись: артикулы обеих половин, оборудование и рабочая среда, дата осмотра, обнаруженный дефект, выполненная замена и применённая инструкция. При повторном обращении в сервис такая запись позволит сопоставить новый дефект с предыдущим и проверить пригодность выбранного исполнения.
