ВАЗ-2121 «Нива»: как устроен ранний внедорожник

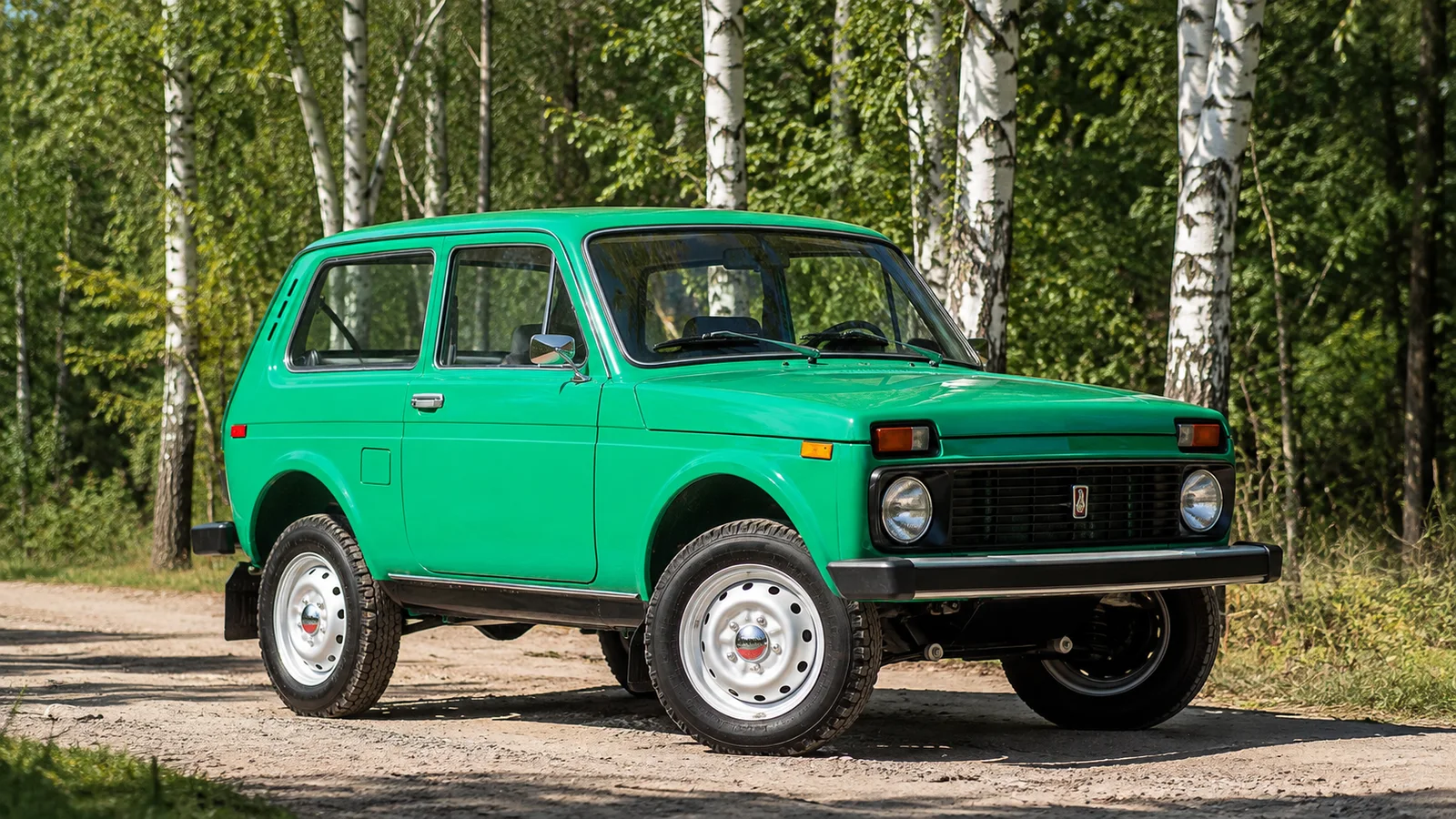

У ранней «Нивы» необычное сочетание пропорций: короткий трёхдверный кузов, большие колёса и высокий дорожный просвет. При этом внутри знакомые по легковым ВАЗам приборы, сиденья и органы управления. Такой автомобиль создавали для поездок по обычной дороге и за её пределами, стараясь сохранить повседневное удобство легковой машины.
Первую конвейерную ВАЗ-2121 собрали 5 апреля 1977 года. Заводская юбилейная хронология отдельно относит начало серийного выпуска к июлю того же года. Разделение этих этапов приведено в юбилейном выпуске «Волжского автостроителя». В майском номере «За рулём» за 1977 год главный конструктор ВАЗа уже представлял «Ниву» как машину, переходящую к серийному выпуску. За последующие десятилетия семейство сильно изменилось, поэтому технический рассказ о первоначальной «Ниве» следует отделять от более поздних вариантов семейства.
От Э2121 до первых товарных машин
Заводская хронология различает несколько этапов, которые легко потерять за юбилейной датой. В апреле 1972 года собрали первый опытный Э2121. В 1973-м начали строить корпус 062, где затем организовали производство «Нивы». В феврале 1976 года изготовили опытно-промышленную партию из 50 автомобилей: сначала их представили в Москве, затем передали на проверку в разные учреждения.
В специальном выпуске «Волжского автостроителя» событие 5 апреля 1977 года описано как опытная сборка первой «Нивы» на конвейере. Начало серийного производства в той же хронологии стоит в июле. Привычная дата рождения семейства остаётся 5 апреля, но при подробном рассказе полезно различать первый конвейерный автомобиль и развёртывание выпуска.

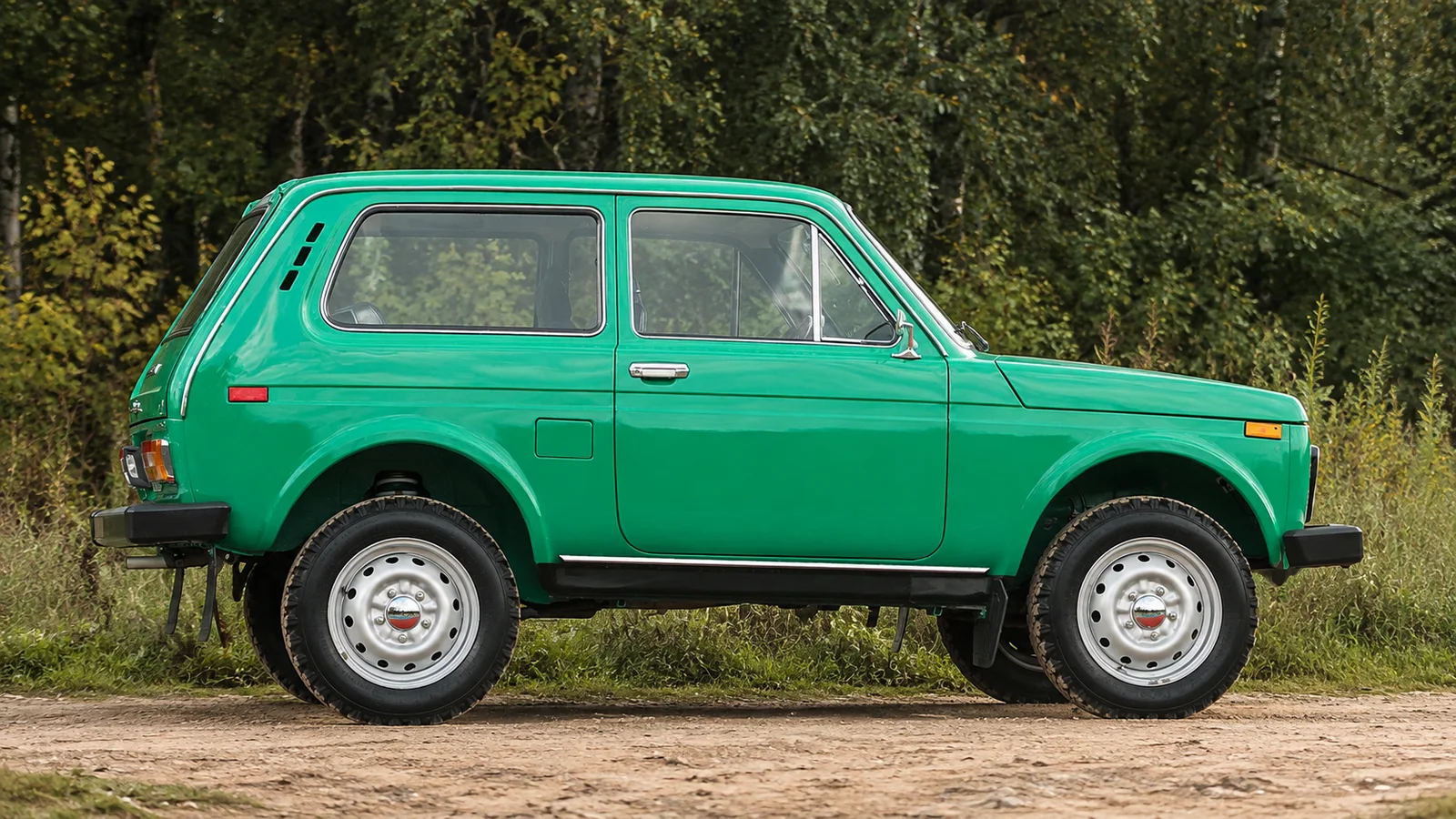

Почему Нива получилась компактной
У ВАЗ-2121 несущий кузов: основную нагрузку воспринимает сама его силовая структура, отдельной тяжёлой рамы нет. Короткая база и небольшие свесы помогают на неровностях. Независимая передняя подвеска и пружины относятся к тем решениям, которые сближают поведение машины с легковым автомобилем.
За компактность приходилось платить местом. Чтобы попасть на заднее сиденье, нужно складывать переднее, а багажный отсек невелик. Для хозяйственных грузов можно сложить задний ряд, однако короткий кузов всё равно задаёт ограничения. Это понятный обмен: удобство маневрирования и геометрическая проходимость за меньшую вместимость.
Сравнение с УАЗ-469 показывает разницу подходов. У машин разные кузовные конструкции, размеры и исходные задачи. Называть «Ниву» уменьшенной копией УАЗа неправильно, даже если обе уверенно узнаются как советские внедорожники.
Полный привод работает постоянно
На штатной ВАЗ-2121 крутящий момент передаётся к обеим осям постоянно. В раздаточной коробке находится межосевой дифференциал. Он позволяет передней и задней осям вращаться с нужной разницей скоростей при повороте и движении по неровностям.
Рычаг блокировки не «включает передний мост». Он блокирует межосевой дифференциал, связывая вращение переднего и заднего выходов раздаточной коробки. Это помогает в определённых дорожных условиях, но не блокирует автоматически дифференциалы в самих мостах. Популярное представление, будто после движения рычагом жёстко связаны все четыре колеса, неверно.
Понижающий ряд решает другую задачу: увеличивает передаточное отношение, позволяя ехать медленнее при подходящих оборотах двигателя. Блокировка и понижение потому имеют разные назначения. Порядок включения и допустимые условия берут из руководства именно к своей модификации; испытывать механизмы на старой машине без проверки их состояния не стоит.
Почему легковые агрегаты не делали её обычными Жигулями
В воспоминаниях Петра Прусова, опубликованных заводской газетой, выбор двигателя и несущего кузова предстаёт предметом споров. Конструктор сознательно использовал доступный на ВАЗе высокооборотистый легковой мотор: создавать для небольшой исходной программы совсем другой силовой агрегат было бы дорого. При этом он отстаивал независимую переднюю подвеску и дисковые тормоза.
Из знакомых деталей получилась другая машина, потому что изменилась работа всей системы: короткий кузов, постоянный полный привод и раздаточная коробка задавали иной режим использования. Сравнение с первой серийной «копейкой» показывает, что унификация агрегатов не равна одинаковой конструкции автомобиля.
Прусов отдельно вспоминал решение оставить основную коробку и раздаточную раздельными и говорил, что позже предпочёл бы объединить их. Это оценка участника разработки, а не вывод об обязательной неисправности такого устройства. Она показывает, что даже известная серийная конструкция складывалась из решений с ограничениями по цене, срокам и уже имеющимся агрегатам.
Двигатель ранней ВАЗ-2121
Первоначальная основная модель получила карбюраторный четырёхцилиндровый двигатель объёмом 1568 см³, близкий по происхождению к мотору ВАЗ-2106. Вместе с четырёхступенчатой коробкой он работал через отдельную раздаточную коробку. В поздних вариантах семейства появились другие двигатели, впрыск и изменённые агрегаты.
В старых и новых справочниках мощность одного семейства двигателей иногда записана по разным методикам измерения. Поэтому сравнивать отдельные числа без стандарта и исполнения некорректно. Надёжнее начинать с индекса двигателя, года и рынка поставки, а затем обращаться к соответствующей заводской таблице.
| Первый автомобиль на конвейере | 5 апреля 1977 года |
|---|---|
| Кузов | Несущий, трёхдверный |
| Двигатель | Карбюраторный, 4 цилиндра, 1568 см³ |
| Основная коробка передач | Механическая, 4 ступени |
| Привод | Постоянный полный |
| Раздаточная коробка | Понижающий ряд и блокировка межосевого дифференциала |
Как отличить 2121 от 21213
Сзади ранняя машина особенно узнаваема: небольшие горизонтальные фонари стоят низко, а проём багажной двери имеет высокий порог. При модернизации семейства 21213 заднюю часть переработали, опустили погрузочную кромку и установили вертикальные фонари. Одновременно изменялись двигатель и оборудование.
Но восстановленный кузов может сочетать детали разных лет. Встречаются ранние машины с поздними зеркалами, сиденьями, колёсами или двигателем. Иногда это результат обычного ремонта, иногда сознательная модернизация. Для исторически точного описания важно назвать переделки, а не пытаться датировать весь автомобиль по одной детали.
Какие обновления нельзя приписывать машине 1977 года
Заводская газета относит первую крупную модернизацию с выпуском 21213 к 1993 году: новая задняя часть, салон, двигатель и коробка. Сходный общий силуэт поэтому скрывает изменения, которые выходят далеко за замену фонарей. Первоначальная таблица этой статьи описывает 2121, а не модернизированную машину.
Не весь переход к впрыску произошёл одновременно. В хронологии есть выпуск машин с моновпрыском на компонентах GM в 1990 году и запуск двигателей с распределённым впрыском Bosch в 1996-м. Эти события нельзя превращать в утверждение, что все «Нивы» уже в 1990 году получили одинаковый впрыск. Как и в истории переднеприводного «Спутника», год, рынок и индекс двигателя важнее общего имени на кузове.
Почему ранние машины интересны сегодня
Долгая жизнь семейства сделала форму «Нивы» привычной. Из-за этого трудно заметить, насколько отличаются детали первых лет: отделка салона, приборы, сиденья, бамперы и светотехника. Сохранившийся ранний экземпляр позволяет увидеть первоначальную компоновку без наслоений поздних обновлений.
При осмотре важны коррозия силовых элементов кузова, места крепления подвесок и трансмиссии, следы внедорожных повреждений. Блестящая окраска и новые накладки могут скрывать состояние металла. Для коллекции ценны документы и комплектность, для поездок столь же важна исправность тормозов, рулевого управления и шин.
Ключевые события: ВАЗ-2121 «Нива»
Вопросы о модели
Когда начали выпускать ВАЗ-2121?
Юбилейная дата — 5 апреля 1977 года, сборка первого автомобиля на конвейере. Заводская хронология отдельно отмечает начало серийного производства в июле 1977 года.
У ранней Нивы есть рама?
Отдельной рамы нет: кузов несущий. Состояние его силовых элементов поэтому существенно для сохранности автомобиля.
Передний мост подключается рычагом?
На штатной ВАЗ-2121 полный привод постоянный. Рычаг блокировки управляет межосевым дифференциалом, а не подключением переднего моста.
Блокировка связывает все четыре колеса?
Она связывает передний и задний выходы раздаточной коробки. Межколёсные дифференциалы в мостах от этого не становятся заблокированными.
Зачем нужен понижающий ряд?
Он позволяет передавать больше тяги при меньшей скорости движения. Это отдельная функция от блокировки дифференциала.
Какой двигатель стоял на первой Ниве?
На основной ранней ВАЗ-2121 карбюраторный четырёхцилиндровый мотор объёмом 1568 см³. Для экспортных и последующих версий состав агрегатов может отличаться.
Как отличить раннюю 2121 от 21213?
Один из наиболее заметных признаков находится сзади: у ранней машины небольшие горизонтальные фонари и высокий порог багажника, у обновлённой вертикальные фонари и изменённый проём.
Современная Niva Legend полностью совпадает с ВАЗ-2121 1977 года?
Она продолжает семейство, но двигатель, оборудование и множество деталей изменились. Современные характеристики нельзя автоматически переносить на ранний автомобиль.
